metis AnvelinaPROIII_1000T_2.2.11Final2.rar: (1.05 МБ) 149 скачиваний

metis AnvelinaPROIII_1000T_2.2.12A.rar: (1.06 МБ) 184 скачивания

DSP Core Optimization in Anvelina ProIII DX Firmware: A Practical Engineering Log IMG_20250911_162500.jpg DSP Core Improvements in Anvelina ProIII DX Firmware: Practical Optimization Experience Project: Anvelina ProIII DX Architecture: FPGA Cyclone IV (based on Orion Firmware) Update Date: May 2026 ...

Внимание сайт недавно перезапустил позже добавлю описания.

В Архиве схемы бомы, начальная прошивка:

AT2025_-Бом,схемы.rar: (36.25 МБ) 197 скачиваний

Небольшое видео по настройки меню https://www.youtube.com/shorts/NBqk8sizXZY

Давно не было тут новых сообщений:) Сейчас много сообщений в лс с вопросами где что купить из комплектующих, уровень подделок на Али-экспресс и не рабочего товара за последнее время сильно вырос! Всю не обходимую элементную базу я беру у продавца из Китая, ссылка на его магазин Zhiyucheng (shenzhen)...

Mark Thanks for the info, it's really interesting, I didn't think that this transistor could work well per sq. This transistor is used in the icom-9700, they take 100 watts from it, I didn’t pump more than 80 watts. As for the imd-3, I got -32-30dB at a power of 50-60 watts. In the future, it will n...

Mark Hello! There is news, there has already been more than one revision, while I got what I wanted. The main drawback of the previous version is the output transistor (RD70HUF2), which turned out to be not reliable if you remove more than 50 watts from it. In the new version, today I have used the ...

Hi Yuri, i have completed the enclosure cabling except for the Transverter since i have not yet tested it. You can see the results in the attached picture I have found two minor problems: 2) When i turn on the radio for the first two seconds i hear a noise in the speaker. 73 Luca IK2LRN As for the ...

Luca Hello! I apologize for the long answer, now in the summer I often travel. In older versions of PA boards, the potentiometer is only for TX (RV3), turn on the gear and set the desired speed. I should also say about the fans, I use (140-150mA) Zalman ZM-F1 PLUS (SF) 80 mm. To set the minimum spee...

Hi Luca, It is not worth removing these capacitors, they are needed in order to achieve a good or acceptable frequency response from 1.8-50 MHz. I suggest trying to play with the denominations C 199,201,202. I use ATC100 capacitors. I have a similar result(80watt), in some instances of the amplifier...

Luca Hello! Tell me what condensers C200, C 198?
Try replacing them with 100p. Make sure that the output power at the output of the SDR board is at least 1 watt.

Finally, we waited for a new version of Thetis2.9.0.8. In my opinion, in the new version, the setup of additional counters and from meters is very well thought out, it turned out to be a very convenient and flexible system;) FM was also upgraded and much more, you can read the entire list of updates...

Luca Hello! In the latest circuits, the values \u200b\u200bof the resistors in the binding of the transistor gates were changed, so compare this carefully. My current per transistor will be 2.5 amperes, that is, the total quiescent current for two transistors is 5 = amperes. With a lower current, it...

Luca Hello glad to hear! The fact is that now it is very difficult to get the original rd100, those from China have lower gate voltage, usually 2.6-2.7v. For the original transistors rd100, the operating voltage at the gates goes within 4.1-4.3v. You need to pick up resistors R48, R51, for example, ...

Sigi, I did not try to test in detail under the conditions of the first protocol! Thank you for the information.

Sigi, replace this file, both protocols will work in this option

pihpsdr.rar: (354.95 КБ) 700 скачиваний

Sigi is absolutely right, it will only work with the second protocol. The first protocol is a stub, I think it will be improved later.

Luca Hello! In the archive Bootloader_Bom_Anvelina - there are descriptions of J16, J18. XVTR TX-control is output to J18 pin-4, you need to connect this wire to J6 which is on the BPF-PA board, from the same J6 take control for switching the PTT of the VHF transverter. Below I have attached a photo...

As I wrote above, when the repository in GitHub is ready, I will post a link to it here, I hope this will help for the future development of the piHPSDR project
https://github.com/ew8bak/pihpsdr

Perhaps this will be of interest to someone! My friend ew8bak and I decided to try to make a version for Windows, since Linux has a different network configuration, and we had to make small corrections in the code to determine the working window. A little later, Vladimir ew8bak will upload all the s...

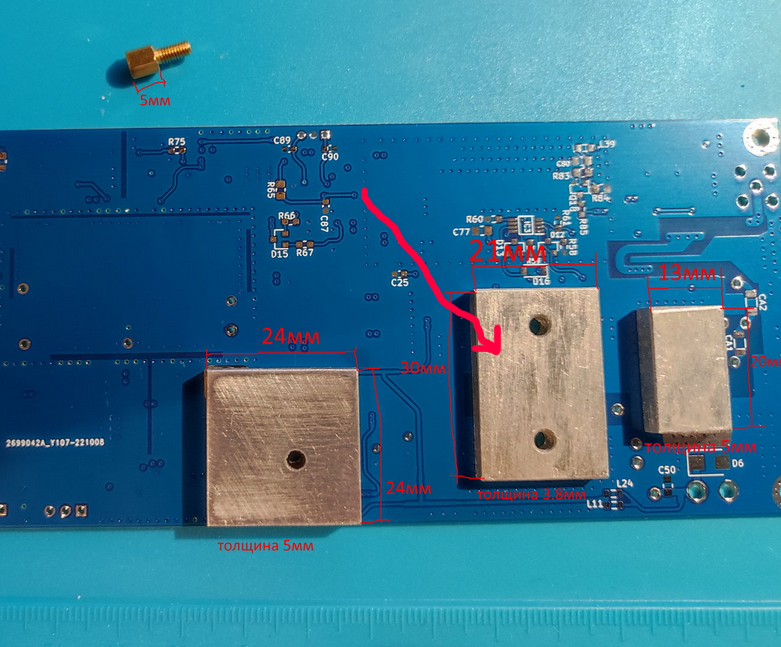

Luca Hello! You only need to drill and cut the thread for the transistor, I indicated the photo with an arrow. The remaining two pads are glued with thermal glue, before installing on the chassis of the transceiver, you need to apply a small layer of thermal paste

: Screenshot_4.png (762.73 КБ) 620384 просмотра

Luka Hi! I see the process is actively moving forward :,)

Luka Hi glad to hear:) As can be seen from the PWM circuit is not used, a simple analog control is made here, I usually use fans with three pins, the third pin is not used in our case. In fact, at the very beginning there was an attempt to apply PWM control, as a result, it works very well, but with...

Luka, no, not really. The power supply from the Alex connector must be done for fans, that is, when we turn on the SDR board with the power button, the fans start working. It is worth considering that the JP near the Alex connector should not be shorted, this jumper can be used purely for debugging....

Luca Hello! No, not so :) The bpf-pa board always has power, the power to the sdr board is taken from the J19 connector, that is, only the sdr board is connected through the switch. Note that the bpf-pa board also has a power connector for powering a VHF transverter that uses an ACS713 current senso...

Luka Hi! The lining for the rd100 is made taking into account the fact that the bpf-pa board is installed on 5mm racks. Two small pads were designed for the VHF converter, apparently eu1av messed up when sending, but if you drill holes, it is quite possible to use it for the SDR board. IMG_20221204_...

Luka hi! I am glad that you managed to launch another sdr board :) Judging by your measurements, the F-PGA is most likely working. There can be a lot of reasons, I would pay attention to the ksz9031 to measure all voltages directly on the legs of the LAN chip, you can open the documentation for this...

FPGA s from many Ali stores.. here most often https://aliexpress.ru/item/1005001629774252.html?spm=a2g0o.order_list.0.0.4b19a396XXgI66&gatewayAdapt=glo2rus&sku_id=12000016892008955 however, the price was much lower. There was also no problem noticed https://aliexpress.ru/item/32841186548.html?spm=a2...

Luka Hello! I wonder where you bought f-pga? I took on Ali.. and they were all working and without problems, there were cases when you had to replace, you can solder off in the same way as you sealed with the help of lower and upper heating, while there should be no problems with already installed p...

Sigi Thanks for the information it's really convenient. We are waiting for new updates : )

Today I looked at the apache labs website. wd5y made good corrections, Joe gives only the corrected files on the link, I have successfully reassembled everything. By the way, now the window size of the additional c-meter looks right :) The installer of this version:2.9.0.7 Thetis-v2.9.0.x64.rar http...

Luca Hello! Excellent is a good choice. Now I am finishing the assembly of new VHF transverter boards, in the next two weeks I will open a new topic, show photos of aluminum linings for RD70HUF2, and linings for rd07..

The best option is to use the RD70HUF2 transistor, with this I managed to get an output power of 55-58 watts, in SSB I advise you to shoot up to 40 watts of output power. With Transistor RD70VHF output power will be up to 35 watts.

This is not acceptable, you need to take the signal from the DAC transformer, otherwise it does not make sense.

Luca Hello! What output transistor do you plan to use? Coils L21,22,23,9- can be made with a 0.9-1.0mm wire, the inner winding diameter is 3mm. Adjust L21,22 by expanding or compressing (at maximum power). The L12 coil is wound with a 0.5mm wire - the inner diameter is also 3mm. Solder capacitors on...

Лука, я снял сигнал со своего SDR-Hermes непосредственно с выхода трансформатора T1-1, который находится на выходе ЦАП AD9744, фильтр RLP-40 и схема коррекции также были удалены. Если вы поставите att после усилителя Hermes, то этот драйвер теряет весь свой смысл, задача этого драйвера - получить бо...

In the new firmware, the synchronization of the ADC has been improved, and the work has also been improved (Function PS-A)
I recommend installing this version for sdr Anvelina pro-3 :

metis AnvelinaPROIII1000T_2.1.19PS_A_test1.rar: (1.01 МБ) 732 скачивания

Luka Greetings, glad to hear :) I made this driver for my Hermes sdr, the signal was taken directly after the DAC transformer, for this reason I used RLP-40 at the input, its bandwidth is 55 MHz, for RLP-50 it is about 65 MHz. As for the quiescent currents for rd07 .., I set 180mA for each. I creepe...

I also wanted to comment on the information on the latest firmware (sdr-Anvelina-pro-3). I did not see any significant differences, firmware version 2.0 (2-protocol) works stably and did not cause any problems in radio stability. In winter, version 2.0.18 was released, we have it designated as versi...

Luka Good evening! On the BPF-PA board, just in case, such an option was provided, if you do not solder the corresponding jumper that is located on the back of the board, then we can connect any tuner to the connectors that are written Option ATU, so we connect it in front of the antenna switch, whi...

Sdr Anveline is made on the basis of the Orion mk2 firmware (Openhpsdr), all the functionality is fully preserved, this is a complete radio without any cuts and optimizations that are often done for the sake of cheaper. In this case, the goal was to achieve better results, which, in my opinion, was ...

Luke Good evening! In the new BOM 3.6.0, I managed to find the right values of the capacitors, I got good repeatability, I used these capacitors https://lcsc.com/product-detail/Multilayer-Ceramic-Capacitors-MLCC-SMD-SMT_YAGEO-CC1206JKNPOCBN471_C107177.html As for the resistors R61, R62, an increase ...

Luka Hello! This is the right approach to use the scheme :) Below I attached an archive with diagrams and revision. The photo shows that in the gap of the legs 1,2 (D51) it is necessary to put resistors of 20k, for more accurate operation of the thermistor they can be more accurately selected. BPF2-...

Luka Hi! I have about the same result on 6m, by selecting capacitors in the output transformer, you can bring the output power to 100 watts, but I think it is absolutely not necessary for 6m. This is the version of the board (3.6.0) practically does not differ from version 3.6.1, so it is better to ...

Luka Welcome This is good news for me Thank you

I wonder what kind of power turned out on the 6m range ?

Today this board is fully debugged and in the new version of the low-pass filter it is already made in a three-loop version, which gave higher harmonic suppression and it came out better than 65 dB. This board configuration was conceived for Anvelin sdr, that is, in fact, it is an analogue of Anan-7...

Christian Привет Спасибо за хороший отзыв и поддержку это только мотивирует :) что касается Diversity пробовал эту функцию довольно не плохо получается . Кстати есть задумка, если сегодня существует Гермес-лайт, хочется сделать Гермес-про, с 16-бит тх. Если бы еще как то :) заинтересовать Апачи-лабс...

По причине так как были просьбы, по работать над прошивкой Odyssey-2 что бы сдр мог работать в режиме Анан-7000, что позволило бы использовать полноценно два бпф и все возможности платы BPF-PA Anvelina. На данный момент полностью все протестировали. Одиссей2 теперь определяется как Анан-7000 под ном...

Got a new case ordered from Oleg EU1AV that's what how does it look's like

https://www.youtube.com/watch?v=LlYkePfVGbo&t=475s

Понятно. Интересно будет увидеть по завершению, со всех сторон.

Александр Отлично получилась, хорошую работу проделали. Интересно корпус какой то готовый взяли ?

Александр отлично ждем продолжения

Олег Приветствую! Спасибо рад что это оказалось полезным

Что бы прикрепить файл это не сложно, нажмите в сообщении вложения далее прикрепить потом вставить.

Александр, да совершенно верно 20-21мгц.

Александр рад вас приветствовать! Спасибо, да это делает второй приемник более полноценным, что гораздо удобнее.

Here is another photo of the amplifier board, a current sensor and voltage measurements were added in the latest revisions. There is also a jumper on the board, when it is activated, the reverse mode turns on- that is, when we work on the VHF channel of the receiver RX2 is connected to the input RX1...

A small comparison in terms of current consumption, on the first board there is a good thermostatic generator with it, the total consumption came out to 970ma, in the second case it is a conventional generator 7N-10,000MBP-T =680ma
https://www.youtube.com/watch?v=ebxqe1XviDg

Вариант плат с золочением

На днях отправил несколько полностью готовых плат RX3AM, Сегодня уже получил от него сообщения что все было получено, по словам Дмитрия впечатления очень хорошие, в общем ждем от него не большого тестирования.

Сегодня Роман приятно порадовал своим видеороликом, он полностью повторил новую конструкцию.
Всегда приятно видеть подобные видео

https://www.youtube.com/watch?v=iDGNYHNPoOI

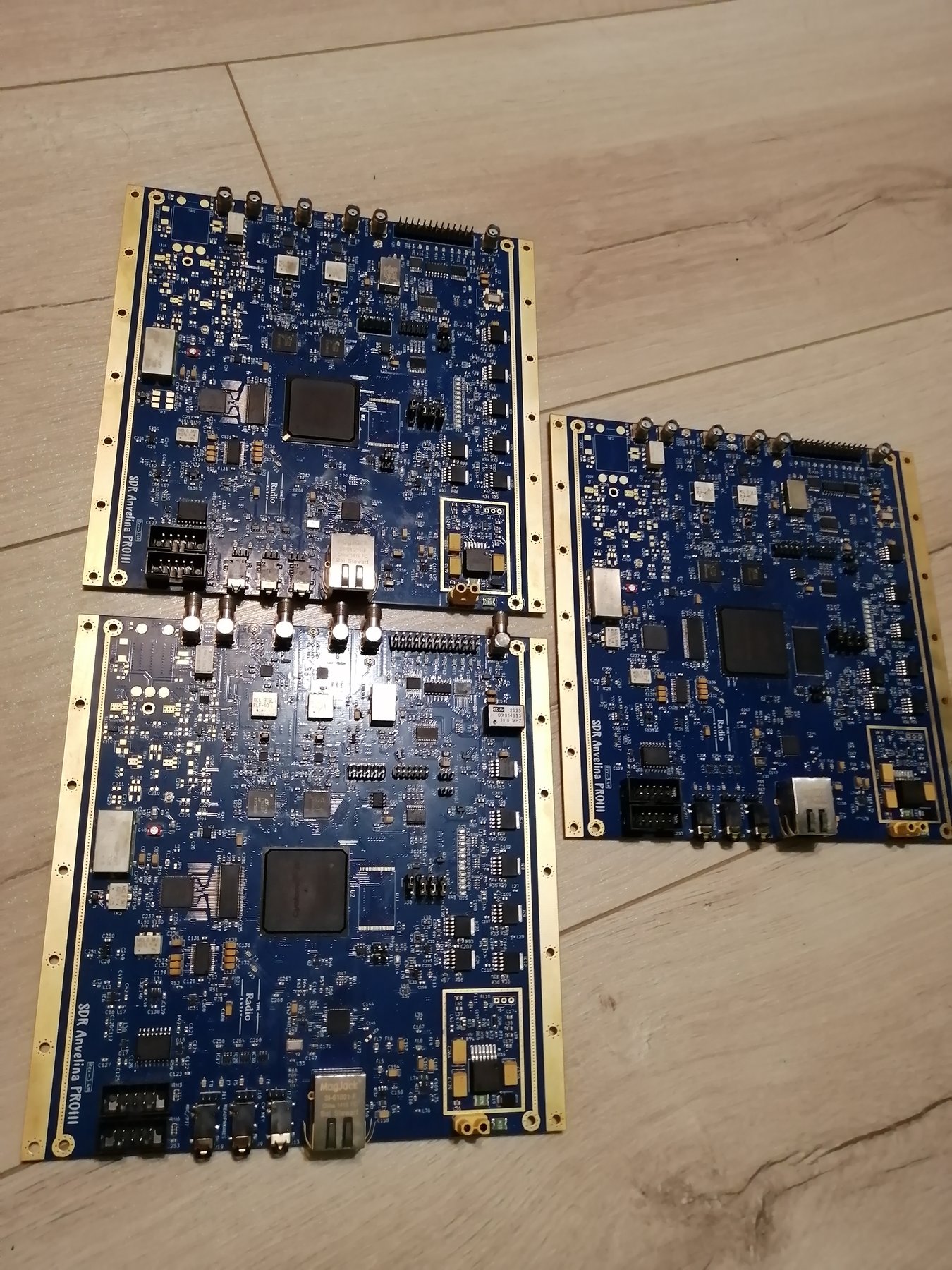

За лето обкатал обновленную версию платы, не хитро ее обозначил для себя как версия третьего поколения под аббревиатурой "PROIII" :P Главные изменения коснулись LAN-чипа, теперь используется KSZ9031.., так же питающие стабилизаторы по LAN и по ядру f-pga (1.2в) переделаны на DC стабилизаторы-это зна...

С учётом недавно собранного сдр трансивера, появилась задача разработать укв трасвертер с мощностью не менее 30-40ватт по заданным размерам 175Х66мм. Учитывая прошлый опыт из двух уже разработанных укв трансвертеров, оказался самый практичный и повторяемый, это тот, что версия 10ватт(можно почитать ...

https://www.youtube.com/watch?v=ZG0ZovnWJjE

Начал сборку всего в корпус, корпус разрабатывал совместно с Олегом eu1av. Выходная мощность трансивера (160-10м) получилась до 120ватт с хорошим имд-3 , так же в корпусе предусмотрел место для укв модуля. IMG_20210429_101007.jpg IMG_20210429_101759.jpg IMG_20210429_093041.jpg IMG_20210429_144635.jpg

Получил измерения от Дмитрия RX3AM :

Notes RX3AM Измерения, сравнения 14бит и 16бит.rar: (721.67 КБ) 2582 скачивания

Приветствую Александр, да конечно иногда это удобнее вот этот файл:

Thetis.rar: (3.8 МБ) 2496 скачиваний

Я не являюсь программистом, но стало интересно открыть исходники thetis, потихоньку пробовать изучать. Со временем хочется сделать стрелочный с-метр

Тэтис изменил заставку, добавил скин.
Кому интересно вот эта версия:

Thetis-v2.8.11.x64.rar: (27.99 МБ) 2421 скачивание

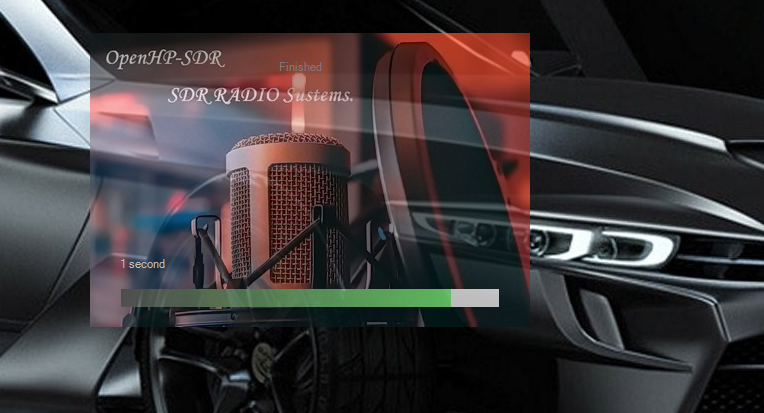

: Screenshot_2.png (568.36 КБ) 151721 просмотр

RX3AM Сегодня сделал первый запуск платы сдр

: IMG-bccef16d9e56ea0f1033e16cad1d74e7-V.jpg (235.58 КБ) 152448 просмотров

https://youtu.be/I2FmpJwz9G0

Добрый день! Еще пару плат есть, пишите в лс. Стоимость по комплектующем даже не подскажу, не давно делал Дмитрий RA4CBY может он прокомментирует?

Дмитрий Спасибо Очень радует, судя по фото у вас все отлично получилось

Хорошая новость для тех кто следит за темой. В официальном магазине появилось не большое количество плат, для самостоятельной сборки. https://radiolav.ru/catalog/bloki_modul ... az/117240/

https://youtu.be/XhgkHAYUrts

Приветствую !!! Эту версию тюнера я использовал до 1.2к, что касается колец я использовал Т200-2, так же пробовал Т157-2, пробовал Т157-7 белого цвета, то есть материалы 6,7 отлично подходят лучше чем материал 2, то есть проще говоря кольца жёлтого белого цвета меньше меняют свои параметры при нагре...

Работаем над софтом, ожидаются кардинальные улучшения и дополнительные функции

Дмитрий Спасибо за хороший отзыв, это всегда приятно

► Показать

Привет Александр! По размерам вышло 230х200.

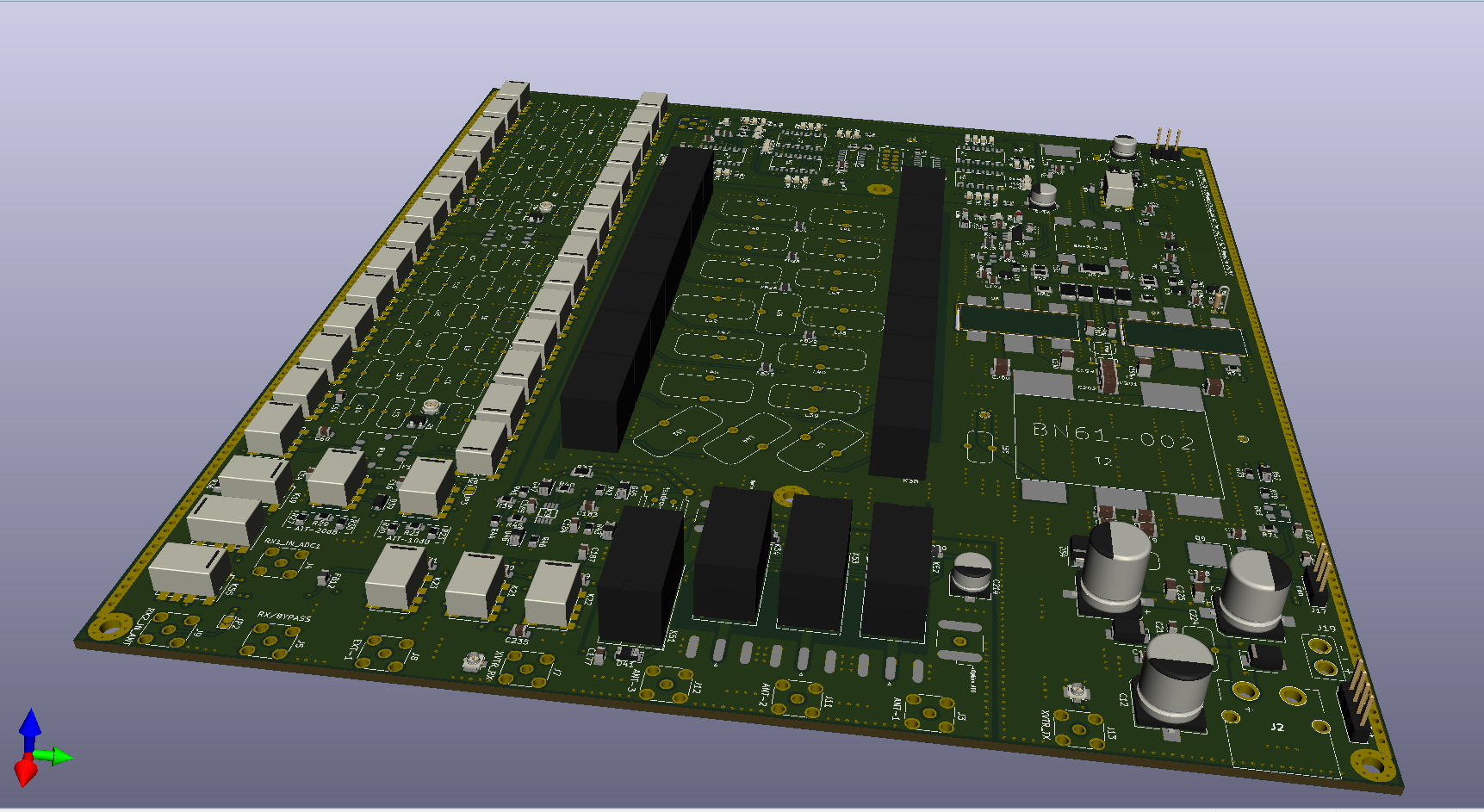

: BPF_PA-Anvelina-SDR.png (290.26 КБ) 155653 просмотра

Демонстрация PureSignal.
https://www.youtube.com/watch?v=YGtlBl4_sh8&feature=youtu.be

Перевод не идеальный, но все же очень полезный документ для пользователей сдр.
Инструкция для Thetis:

Thetis Мануал_0.4_translation.rtf: (19.92 МБ) 3639 скачиваний

Приветствую Sigi, Спасибо за хорошую оценку, мои желания изначально были гораздо скромнее :) Сразу хотел сделать улучшенную Angelia, но как то все более удачно сложилось с DACD MAX5891, на базе прошивки Орион мк2. Что касается самостоятельной сборки платы можно писать мне на имейл, документация для ...

ИМД-3 выход с платы Anvelina 2, при 1ватт. (1ватт)имд-3.png Ниже имд-3, 100ватт PA (RD100). имд-100ватт.png Что интересно когда поднимаю мощность от минимум до максимум, то шумовая дорожка не поднимается. Пробовал в гермес, и другие с древним цап, то шумовая дорожка заметно поднимается(это говорит о...

Александр думаю скоро будет больше измерений и сравнений! В Новгороде ребята уже собрали, правда поставили в ацп2215 разница видна но пока не было точных измерений. Сейчас Ребята в Москве тоже приступили к сборке данного сдр, кстати с вашего региона человека четыре тоже участвуют в самостоятельной с...

Александр Спасибо! Хотел конечно сделать более детальный обзор но как всегда времени не хватает на все, позже просто сделаю обзор по самой плате и тд..

Александр если вы про видео, я в начале показал как работает мой Гермес, потом включил новый сдр. Там не чего удивительного ацп 2208 уже вдоль и поперек обсуждали на многих форумах, в драйвере стоит LTC6400-14дб, в Гермес стоит драйвер с усилением 20дб.

https://youtu.be/HnkVW6eTdPQ

Евгений Спасибо это очень к стати по доработке ачх, полезная информация

Вот ещё не большое видео от Валерия использует версию 3.0+
https://www.youtube.com/watch?v=xAMoUPWEEBc

Евгений Спасибо будем ожидать, можно и внутри в РА

Евгений Спасибо за комментарий! это думаю многим будет полезная информация. Евгений если есть возможность сделать фото? все токи у вас уже платка последней версии.

Да это может я грубо выразился

как то пробовал консоль, да интересно с одной стороны покрутить, по щупать) настроек много, а вот как то для реальной работы в эфире показалось очень не удобно, ну и тут да дело привычек еще.

Грубо говоря тоже самое :) Да и в обще о чём речь, тут еще 5-7лет назад было понятно что нужно делать что то с передатчиком ad9744 чем выше чистота тем больше артефактов, на мой взгляд приемник рассматривать в самую последнюю очередь и еще можно и ухудшить параметры(rx), что не как не повлияет для р...

Александр у вас Одиссей2 подключен посмотрите,лучше поделитесь скрином? Одиссей2 надо подключать потом сеть настраивать, тут все автоматом не чего не надо делать с настройками сети.

: Screenshot_4.png (792.17 КБ) 157794 просмотра

: Screenshot_2.png (717.99 КБ) 157680 просмотров

Александр да конечно все откалибровано.

Приветствую Александр! Шумовую дорожку как раз вчера обсуждали в закрытом чате, уже человек 6 участвует в самостоятельной сборки. Доступ к чату только участником сборки. Сейчас особо не хватает времени, но позже я сделаю обзор где покажу шумовую дорожку, она вышла в районе -153дб, при полосе 192. Ал...

Полностью отладил прошивку второй протокол.
https://www.youtube.com/watch?v=d_yslCSvolo

Александр Приветствую!На данный момент переделываю прошивку на Орин мк2 передача уже заработала, пока все идет хорошо. Первая версия прошивки что на видео была на базе Анжелии, с 16бит цапом оказалась не все так просто. Позже выложу скрины. Отладил прошивку на базе ориона, весь функционал работает. ...

https://www.youtube.com/watch?v=8wEaswOs3pg

Приветствую! Да конечно бпф лучшего варианта из подобной линейки я не видел на сегодняшний день

Возможно позже выложу в общий доступ, если таких файлов нет в теме это сделано не случайно. Напишите мне в ЛС или на имейл, по поводу гербер.

Небольшое видео от Валерия R3XBQ.Демонстрация трасвертера (версии-3.0+) EU2AV, с сдр трансивер Аист.
https://www.youtube.com/watch?v=i2_dRJBBd1g

В общем то тема укв как мне виделась менее актуальная в рамках радиолюбительского сообщества, тем неимения радиолюбители из России а так же Украины уже используют более 8-ми трансвертеров версии 3.0+ в том числе и самостоятельно собранные платы, хорошие отзывы, что конечно радует :) https://www.yout...

Платы на подходе, в общем руки так и чешутся приступить к сборки. Новые Альтеры оказались рабочие, на днях получил сообщения от r9sb он так же как и я купил не рабочую ф-пга у того же не хорошего продавца на Али.. С рекомендованным продавцов все заработало, это у него на оригинальной плате Анжелии.

Благодарю Александр! Так же хорошо поработал с фнч платой, позже будет инфа.. в соответствующей ветки

Обновил все файлы, пришли платы данного РА, на плате предусмотрен цыфровой регулятор токов покоя для будущего РА-контролер, его можно не использовать, просто не запаивая его на плату. Обновил гербер файл, в нем расширил отверстия под MRFX1k80,MRFX1k50,BLF188 Теперь не вижу не каких недочётов по плат...

Обновил схему(в первом сообщении), были не большие недочёты сейчас все исправлено благодаря ew3ko, после сборки первой версии Александр дал мне полный отчет по первой версии, что позволило слегка доработать не большие недочёты

Ниже версия с 16-бит ТХ. 29/07/2020 Добавлены: DACD[15]_PIN_D12, DACD[14]PIN_C_12 // 16бит DACD TX 15/08/2020 Добавлены функции bios_ptt... Назначил выводы ног, для Anvelina pro2: out MIC_SIG_SELECT PIN_D.. out MICBIAS_SELECT PIN_C.. out MICBIAS_ENABLE PIN_B.. out PTT_SELECT PIN_C.. 123.png Anvelina...

На плате РА три больших конденсатора я поставил по 330мк-35в(лучше 1000мк-25в, но таких не нашёл), типоразмер конденсаторов по ширине смотрите в боме. В тюнере не принципиально ставьте любые, не ниже номинального напряжения.

ТР1 я мотал на сердечники BN43-2402, Андрей возьмите два провода и намотайте 3-витка без скрутки, потом соедините между собой обмотки начало с концом это будет средний вывод.

Верно) этот РА, там тока помню были подробные фото как мотать.

Андрей поищите фото по немецкому РА 5-10ватт для hiqsdr, там очень наглядно показано. Если не найдете будем мотать и фотографировать в свободное время.

Андрей Привет! ТР1 намотан в два провода без скрутки (обмотки начало с концом). ТР2 первичная 3+3, вторичная 3 витка.

Андрей Приветствую! В начале темы обновленная схема там подписаны витки по на правленым ответвителям и по Тr. Входной транс 1к2, то есть вход это 2-витка, и 1-виток из оплетки кабеля, выходной транс 1к4 то есть имеет 4-витка и один, как изготовлен думаю поняли?. Если появятся вопросы спрашивайте буд...

Александр Приветствую!Проект в основном полностью сделан, к сожалению оказалось что заказные F-PGA оказались мертвые! Связался с Иваном r1zk оказалось он тоже имел печальный опыт с заказом EP4CE115F29C8N . После консультации с Иваном, заказал F-PGA у проверенного продавца теперь ждем :) Заодно прове...

Перетрогаю вашему вниманию современный Усилитель на транзисторах серии MRFX1k80,MRFX1k50,BLF188. Ниже прикрепляю файлы схем, бом, и гербер файлы которые полностью готовы для производства в JLCB. Оновлено:13.09.2020 Схема: PA_MRFX1k80.pdf Список Компонентов: PA_MRFX1k80 BOM.rar Пример использования с...

https://www.youtube.com/watch?v=pqFMKO_PeZE

На днях поработал над улучшением платы индуктивностей. Надо сказать что при последовательном подключении контактов реле надежность несколько падает,в поисках хорошей замены TRA3.. нашел мощные реле например вот эти будут гарантировано держать заявленную мощность https://aliexpress.ru/item/3282273075...

Появились хорошие новости по авто тюнеру, можно даже так сказать произошел резкий качественный скачек по работе АТ. Менее месяца назад познакомился с Леонидом RW9JZ его заинтересовала данная конструкция в ходе обсуждения по телефону обсуждали функционал и проблемы развития проекта, после чего Леонид...

Данный вариант Авто тюнера является полным аналогом мощного тюнера который можно посмотреть в соседней ветки. Эта версия выполнена в варианте однопалатной конструкции, амидон кольца для индуктивностей планируется использовать Т80-2,возможно попробую вариант с Т94-2. На данный момент жду плат, после ...

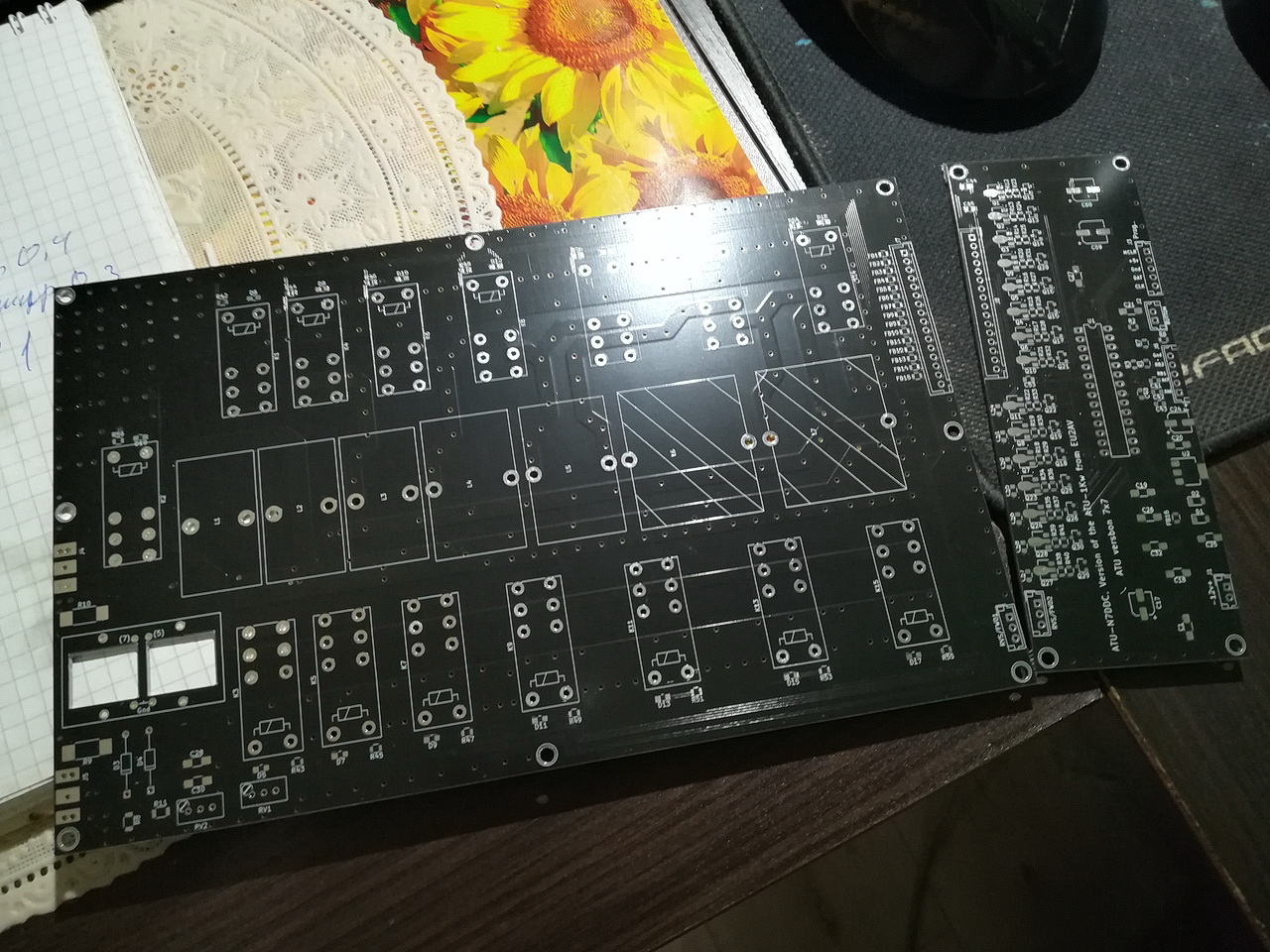

Наконец то пришли платы, заказывали на адрес Дмитрия rx3am, сейчас планируем запаять две ф-пга в проверенной конторе (в Москве) после чего Дмитрий отправит мне платы. Будем делать два экземпляра, один будет делать rx3am, в общем будем делать параллельно два экземпляра что бы исключить ошибки и тд.. ...

Приветствую Николай! По сути это фрагмент усилителя, из моего ныне работающего Гермес только у меня добавлен еще один двухактный каскад выходная мощность до 5ватт, ну нам стока ненужно поэтому достаточно этого для получения хороших 0.5ватт.

Изготовления выходного Тр.. Совмещаем отверстия приклеиваем накладки клеем, вариант без гильзования показал себя не устойчиво, по этому пропаять трубками отверстия обязательно, я например разобрал старую телескопическую антенну от приемника. Подготавливаем отрезки кабеля 25 ом.. Приобретал тут http...

Николай Привет! Платы успешно получил, осталось попробовать собрать первый экземпляр.

: GNZoP4eLcNo.jpg (274.96 КБ) 39782 просмотра

Заказал платы на адрес rx3am за,что выражаю Большую Благодарность Дмитрию.И как отличный итог в течении двух недель платы уже у меня, если заказывать по месту то пришлось бы ждать не менее 70дней - эх.. не хочет наша таможня работать как принято ;) Это уже финальная версия с учетом всех доработок ко...

Подтверждаю такая же проблема наблюдается и у меня, на 80м такие же симптомы, прошивку 3.0 особо не пробовал на эти симптомы. Сейчас новый тюнер эта проблема полностью решена.

Также недавно получил переходник usb изолятор, проверил его со своим новым тюнером, в общем переходник могу смело рекомендовать, данный переходник обеспечит полную развязку с компьютером. Ссылка вот тут преобретал данный usb изолятор BYR 171,597 18%СКИДКА | USB к USB изолятор промышленного класса ци...

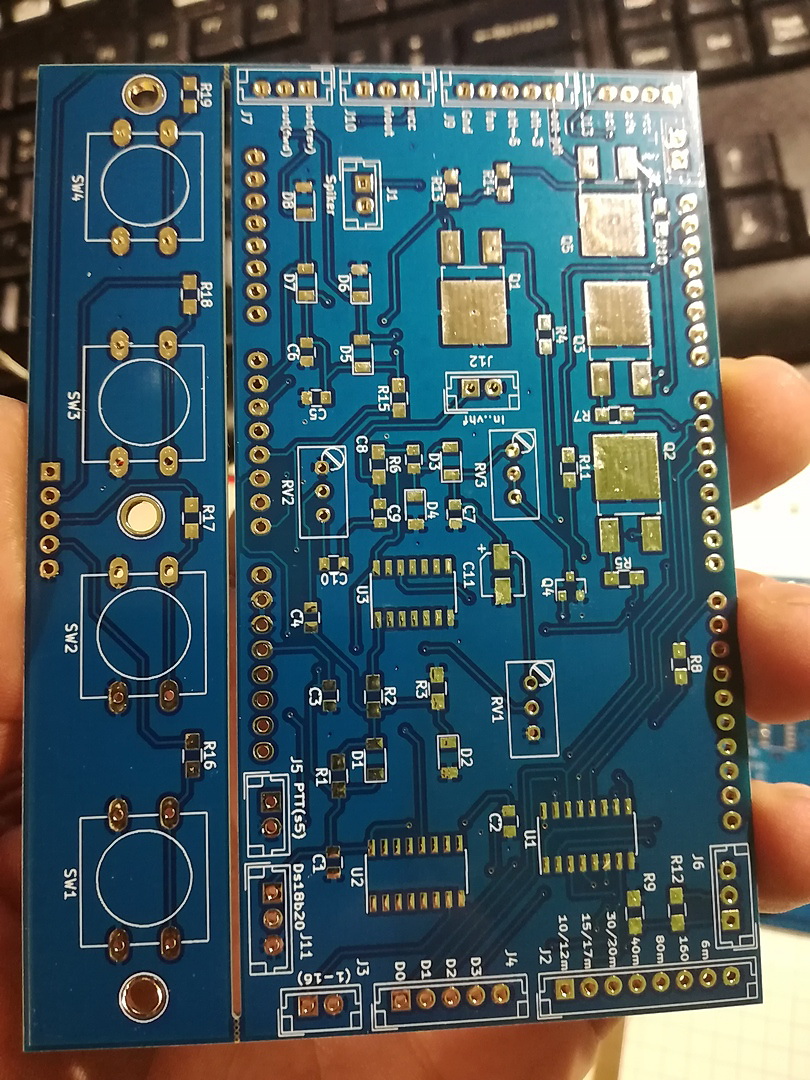

Пришли новые платы контролера, в новой версии в веден режим при подключении usb частотомер на борту (контролера) блокируется, это очень удобно в режиме ком порта, также добавлен разъем на плате для вывода usb разъема.Так же пришли новые корпуса, по завершению сделаю небольшой обзор. Экземпляр тюнера...

На сегодняшний день платы отдал в работу, цены мягко говоря очень высокие! Размер PCB 171х138 толщина 2.4мм, плата выполнена в шести слоях разнос между стекам(медными слоями) 0.36мм/0.48мм и с этим была большая проблема сложно было найти производителя плат за вменяемые деньги с таким стеком, обычно ...

Марэк Привет! Спасибо за информацию я думаю это будет очень полезно и актуально. Позже прикреплю к основным файлам в данной ветки.

Уже давно была затея сделать полнофункциональную плату сдр. За основу построения взят открытый проект OpenHPSDR http://openhpsdr.org. За основу взял схему Ангелии, основные изменения коснутся выходного драйвера, также очень большое внимание будет удаленно стабилизатором по питанию.Так как F-PGA имее...

Вы разобрались с настройками по отображению мощности на дисплее ?

Да совершенно верно, 20 витков для тюнера который представлен в этой ветки, соответственно в схеме подобраны резисторы по 20витков. Марек вы разобрались с настройкой по мощности?

Марек вот точная информация для прошивок 2.6-2.7 для большого тюнера 7х7 3) Добавлена возможность индикации мощности до 1500 Ватт Для этого нужно установить ячейку с адресом 0х30 в 01. По-умолчанию 00. Вот тут полистайте форум http://www.cqham.ru/forum/showthread.php?38284-%CF%F0%EE%F1%F2%EE%E9-%EC%...

Марек посмотрите вот это описания:

Описания.rar: (1.3 КБ) 4835 скачиваний

Марек Добрый вечер рад вас видеть на форуме! Спасибо за информацию по дисплею думаю это будет полезный опыт :) Что касается прошивки, то для умощенной версии тюнера подходит версия 2.7, она уже настроена под линейный режим, и на отображения мощности до 1500ватт, эту версию я использую по сегодняшний...

Отлично Рад что разобрались! По обходу все должно работать, посмотрите мануал для тюнера 7х7 попробуйте в ручную замкнуть соответствующий вывод из мануала .

Тема нацелена для повышения качества выходных передатчиков в сдр, например данный драйвер идеально подойдет к таким трактам как Ред-питая,HIQSDR, Одиссей и тд.. Частая проблема с которой я с сталкивался в готовых конструкций сдр это чрезмерное усиления каскадов в драйвере усилителя, например если ра...

Тогда понятно, конечно не будет работать! смотрите цепи тандем матча, попробуйте бонально отверткой дотронутся до входов микрасхемы, будет ли что то то показывать измиритель на дисплее тюнера.

Не увидел дисплей при включенном передатчик? мощность и ксв отображаются?

Честно говоря не пробовал, проще загрузить на ютуб и вставить ссылку, кнопка ютуб присутствует в сообщениях на форуме.

Если можете,то снимите небольшое видео интересно что показывает индикация итд...

То есть вы вкл передачу и при нажатии настр.. тюнер не переходит в режим настройки?

Вы прошивку 2.7 устанавливали с этой ветки с моими настройками ?

Отлично собрано Спасибо за фото! Точно уже не помню вроде как от 10 или 15-ти ватт минимальная настройка.

Не страшно,бывает)) для этого и есть форум

Возможно вы путаете вариант 5х5? с вариантом 7х7 100ватт там все ножки соответствуют.

Одиссей-2. Испытания РА.
https://www.youtube.com/watch?v=C9dlaPLhqgE&feature=youtu.be

Приветствую рад видеть вас на сайте! J6 Да это для дополнительных кнопок, функция обхода, вык/выкл автор режима Посмотрите мануал по этому тюнеру в 100 ваттном исполнении там все описано .

Наконец то удалось отладить РА ;) Усилитель легко выдает до 140ватт при питании 13.8вольт, что самое интересно и пока не совсем понятно для меня раскачка по входу усилителя всего 0.8в, при напряжении 1,4в(вч) выходная мощность уже 140ватт, мм думаю удалось получить такие результаты за счет применени...

Видео от RX3AM Тестирования трасвертэра 2м (с генератором фапч), и с подключенным bpf-1.3 кв+укв.
https://www.youtube.com/watch?v=vRTZho8xmuc

7 правил проектирования печатных плат. Думаю будет полезная инфа.. для самодельщиков.
https://habr.com/ru/post/414141/

Конденсаторы полный наборы емкостей для фнч-100-200ватт, также подойдут для кв тюнера до 300ватт.
https://aliexpress.ru/item/32853474095. ... 33edlGcFbw

Небольшое видео Обновления прошивки Полностью отлаженная версия. https://www.youtube.com/watch?v=Wj1bUstN47I Схема добавлен режим обхода для РА: ATU-1k(2020г).pdf Список компонентов(в HTML), и расположения деталей на плате Контролера: Распаковать и открыть в любом браузере: ATU-1k BOM.rar Пример исп...

Меня обычно часто спрашивают где можно купить быстро и качественно конденсаторы АТС-100
Вот ссылка на объявления Jordana LZ4AU http://forum.vhfdx.ru/radiodetali-kompl ... satory/30/

В этой теме предлагаю делится полезными ссылками ;) Например это могут быть любые компоненты, конденсаторы, резисторы, атт и тд.. также например есть много интересных радиолюбительских конструкций, на них тоже можно оставлять ссылки. Думаю тема будет очень полезна и удобна для общего использования к...

На сегодняшний день полностью собран усилитель :) Понравилась работа термокомпенсация по токам покоя, теперь очень удобно выбрать более правильный режим работы для транзисторов, что обеспечит более стабильную работу всего тракта РА. Много времени ушло на настройку фнч, прям скажем получилось не идеа...

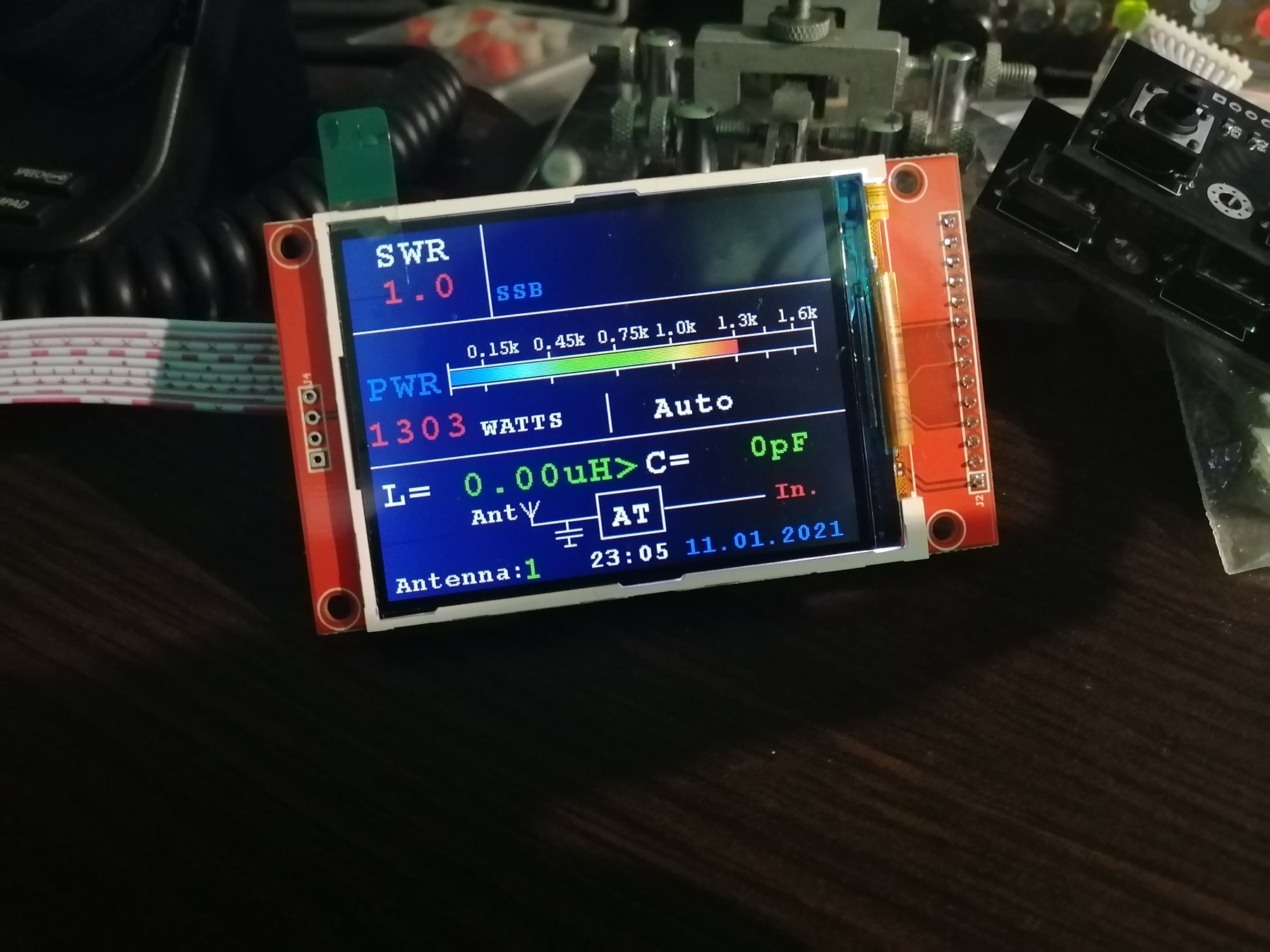

Видео обзор по новому тюнеру, на данный момент все основные функции полностью отлажены .
Схема Контролера

ATU-1k.pdf: (304.65 КБ) 1295 скачиваний

Схема платы индуктивностей

ATU-EU2AV.pdf: (125.78 КБ) 1187 скачиваний

https://www.youtube.com/watch?v=pQycfH2ELHY

Сергей Приветствую! pga103 брали в Москве, пробовали с Али экспресс все тоже самое по работает. Кристек Смело можно брать на Али.. По смесителю некоем случае не покупайте SYM-30DHW у него слабая развязка вход выход -35дб, очень понравился смеситель ADE-12МН (-50-55дб) Сейчас стоит SYM-18 Особой разн...

Конструкция себя отлично показала в работе, удалось хорошо испытать работу трасвертера в режиме ссб при малых и больших мощностях сборка RA60H1317 хорошо себя показала хотя я не сторонник таких решений, единственный плюс не нужно иметь каких то навыков для настройки, все сразу работает!В общем не че...

Уже порядка трех четырех месяцев ведем разработку хорошего укв трасвертера высокого уровня, что я думаю удалось реализовать в этой конструкции. Ниже приведу основные параметры: -RX/Усиления по умолчанию +35дб( с дополнительным атт +25)- -Передатчик полная раскачка по входу 1-1.5в (22-30мгц)- -Выходн...

Сверх малошумящий генератор+Фапч, для трасвертеров 2м, 70см, 23см. Не для кого не секрет что качество приемника полностью определяется качеством генератора особенно это хорошо заметно для укв диапазона! К примеру потратив много много ресурсов на приобретения разных генераторов типо тсхо-116,120 и т...

Небольшое видео по контролеру

https://youtu.be/Zy7EOoAAhHk

Хочу поблагодарить Валерия yl2gl Хоть кто то что делает и разбирается :) Также рекомендую посмотреть обзор по сборки на сайте yl2gl http://yl2gl.ucoz.net/news/sobiraem_kontroller_tranzistornogo_usilitelja_moshhnosti_na_arduino_mega_2560/2019-09-09-147 Благодаря обзору выявились неполадки по авто-реж...

Валерий EW1Q пересчитал схему под сердечники Т157-7, конденсаторы АТС100. За что очень благодарен, думаю тоже повторить вариант под Т157-7 как в общем то и было задумано изначально.

фнч-1000ватт_1.pdf: (135.46 КБ) 1654 скачивания

Плат уже не осталось Ответил в лс

Небольшие новости для тех кто следит за проектом! Пришлось немного переделать разводку самой платы контролера, так-как не устойчиво работал сам чип stm35f405 Пришлось поколдовать с цифровыми землями и цепями питания данного чипа. На данный момент плата полностью собрана. Написал небольшую тестовую п...

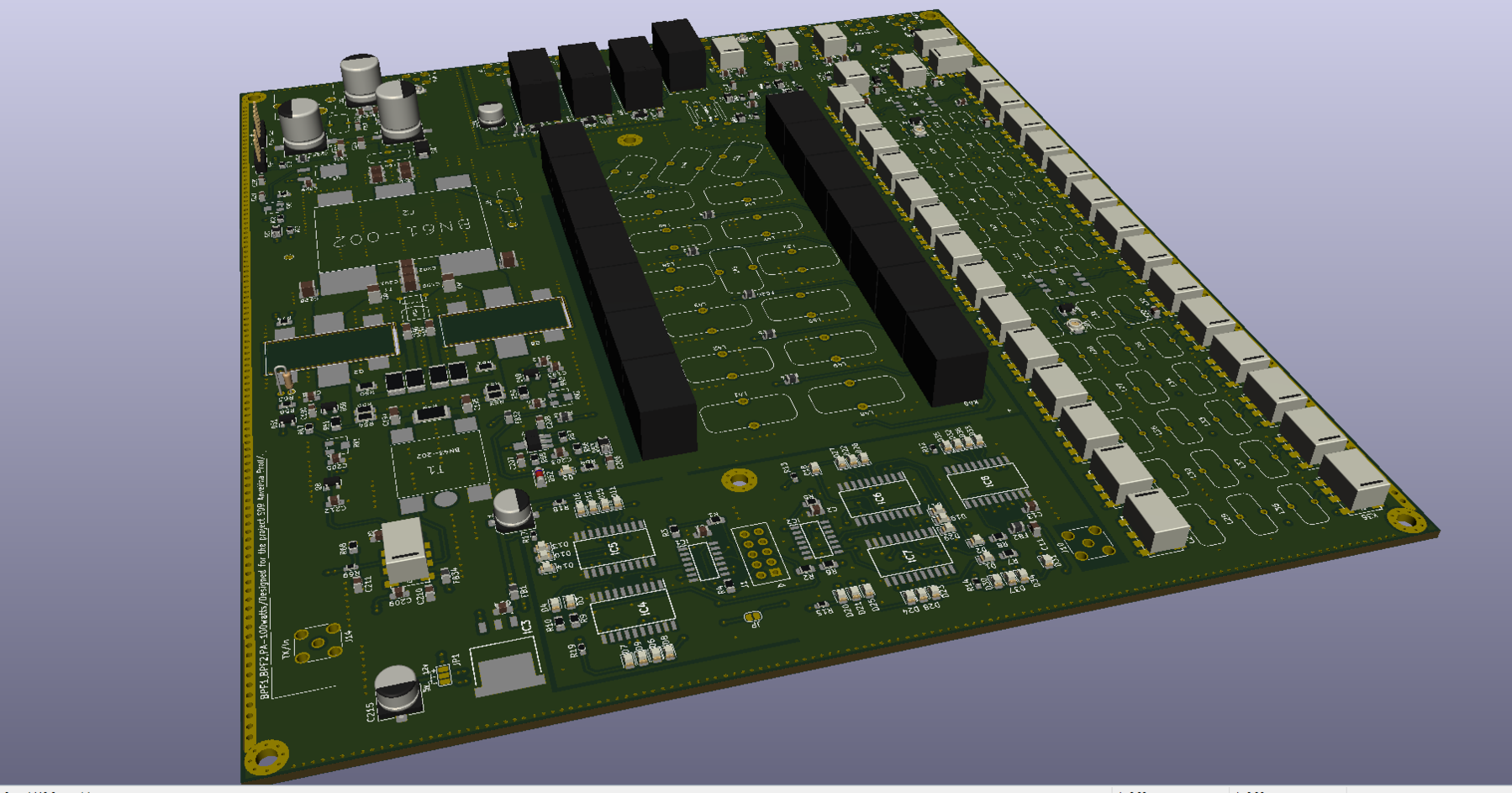

Пришли платы РА потихоньку начал сборку

: YUPapprfkco.jpg (409.39 КБ) 54604 просмотра

Привет Александр! Спасибо Благодарю вас. Платы надо глянуть остались ли еще.

Радиолюбительские Форумы на eu2av.ru - это место виртуального общения людей, объединенных общими интересами, позволяющие радиолюбителям обсуждать интересующие вопросы с коллегами во всем мире. Cледуйте нижеприведенным рекомендациям и правилам для того, чтобы общение с коллегами было приятным и содер...

Закончил Сборку и настройку фнч, все отлично получилось

: 1BDSRo0ANGk.jpg (347.03 КБ) 45960 просмотров

Учитывая опыт изготовления предыдущих конструкций усилителей, появилась идея сделать хорошую качественную конструкцию усилителя в первую очередь заточенную под сдр технику, при питании напряжением +12-14 вольт. Перед проектированием были рассмотрены платы РА- дорогих топовых моделей трансиверов,а та...

Схема:

VHF144-146 трансвертер 144Мгц.pdf: (189.12 КБ) 1860 скачиваний

Список компонентов(в HTML), и расположения деталей на плате:

VHF-144трансвертер 144-19-21Мгц BOM.rar: (71.01 КБ) 1602 скачивания

Пример использования списка компонентов: https://openscopeproject.org/Interactiv ... /ibom.html

Все не доходят руки дописать накопленный материал :) Теперь есть также вариант платы BPF-1.3+ Не каких глобальных изменений больше не было Главная доработка, это отказ от смд индуктивностей в фильтре обхода, по большей части он и не нужен так как обычно в приемном тракте сдр уже присутствует RLP-50....

Была собрана и испытана последняя версия схемы 3.0+ Результаты полностью оправдали себя, ниже выкладываю график входного фильтра (фвч+режекторный фильтр)

Фото конструкции:

: G1pt3LebsSQ.jpg (457.44 КБ) 61006 просмотров

Видео обзор по новой версии платы:https://www.youtube.com/watch?v=MJwVGk3EkIM

Как и писал выше прошивку будет писать Дмитрий! Сегодня встречался с EU1CC, передал Дмитрию собранный комплект для написания по, и отладки! сейчас ведем работу по оформлению меню, какие функции будут присутствовать и тд..

: qxBoccFSd-w.jpg (280.08 КБ) 31980 просмотров

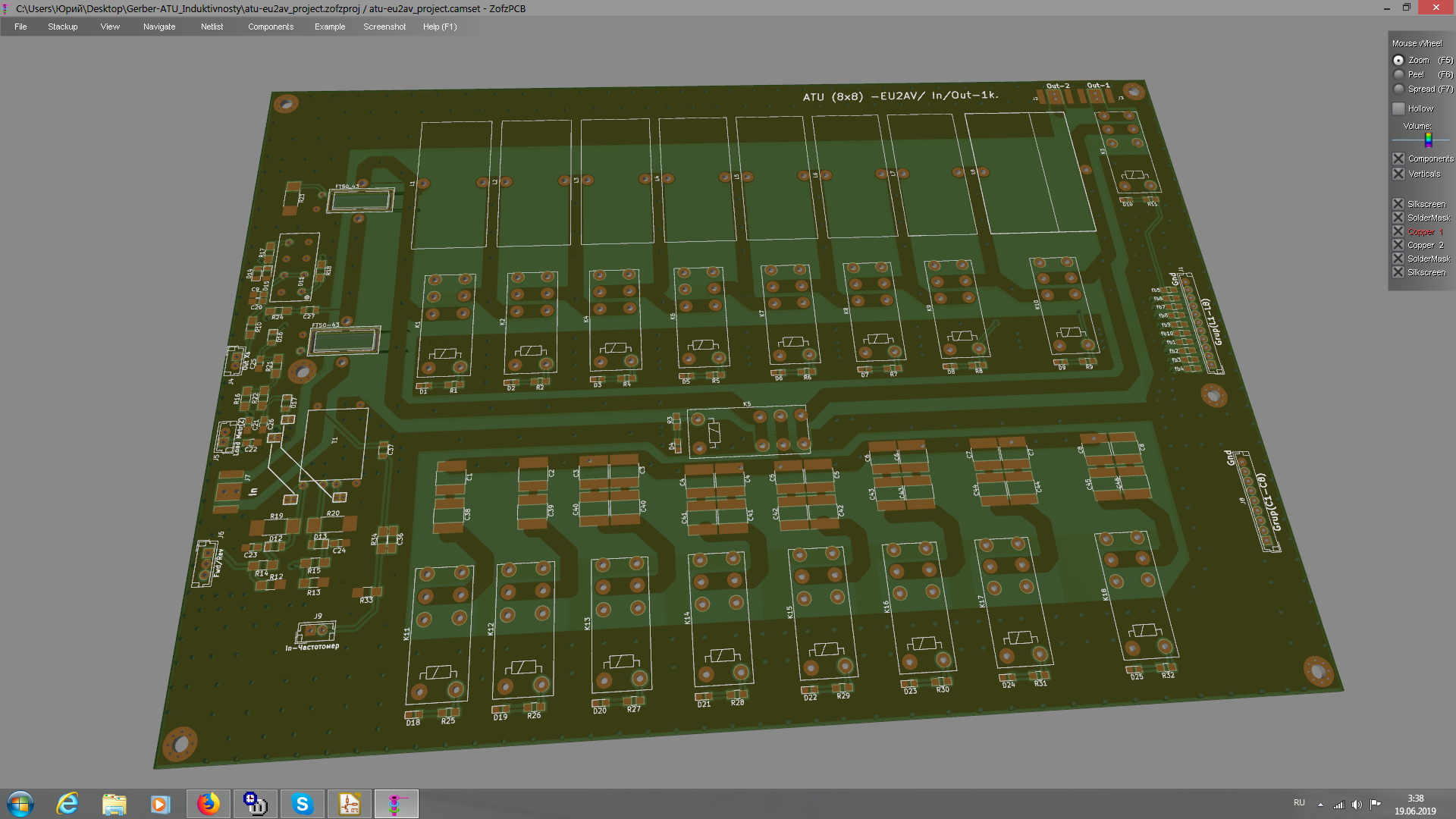

Также уже собрана плата индуктивностей.

: Uj1eqqc5-9Y.jpg (408.36 КБ) 31976 просмотров

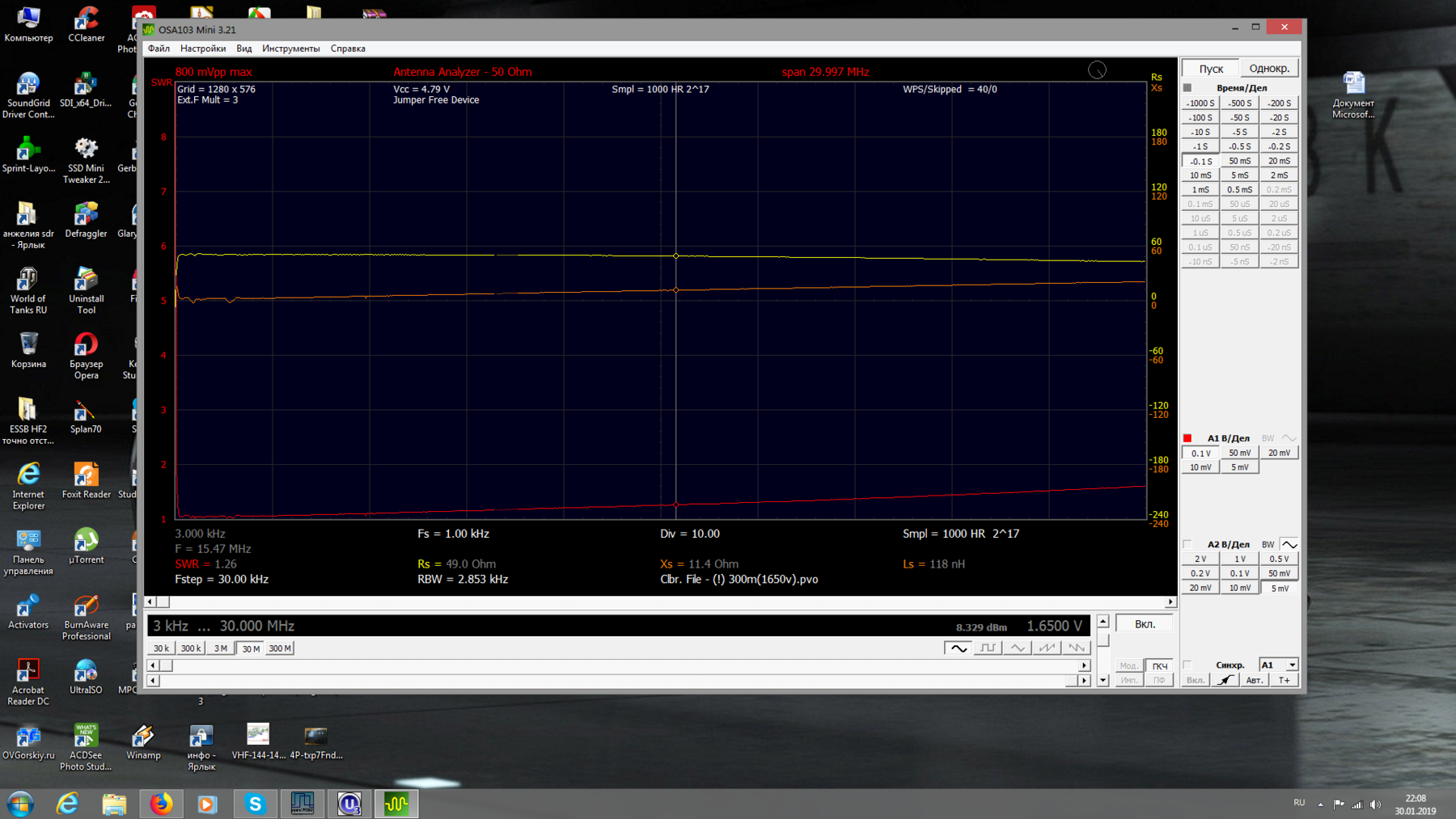

Замерял сквозное ксв в тракте, результат порадовал вышло несколько лучше чем в предыдущем тюнере что в соседней веки.

Начал Сборку фнч

Вариант на кольцах Т-130. В диплксере Т-68.

: rg8C9FPd5Tg.jpg (353.59 КБ) 46313 просмотров

Небольшая Видео-пауза

Одисеей-2, пример приема УКВ+КВ, с одним ацп. Укв трансвертер подключен через сплитэр.

: -CTMwVGYW0c.jpg (222.7 КБ) 61473 просмотра

https://youtu.be/3A6Sa9T6nsM

Валерий! Отличная работа очень интересно, ждем запуска

Финальная версия 3.0+ трасвертера eu2av Очень много времени уходит на отладку,тесты и тд.., и много выброшенных плат :) На сегодняшний день думаю это будет финальная версия в данной теме. Что нового ? Теперь по входу приемной части удалось воплотить не плохое решение, которое позволит использовать ...

Все перепроверил, и отправил в производство ждем pcb

Решил все таки довести до ума плату защиты по входу.Теперь в место набора резисторов в АТТ стоит вот такого типа https://www.aliexpress.com/item/-/32874956794.html?spm=a2g0o.cart.0.0.54143c00pcwqlq Что существенно позволило сэкономить место на плате, так же учитывая все остальные тракты (фнч) было д...

Потихоньку подготавливаю сборку фнч, поторопился заказал кольца Т130. Сегодня случайно нашел очень дешево Кольца Амидон Т157-2, Т157-6. В общем Китай молоцы ребята очень радуют ценами и доступностью, если пару лет назад цены были примерно как и у наших русскоязычных коллег, то сегодня Китайцам явно ...

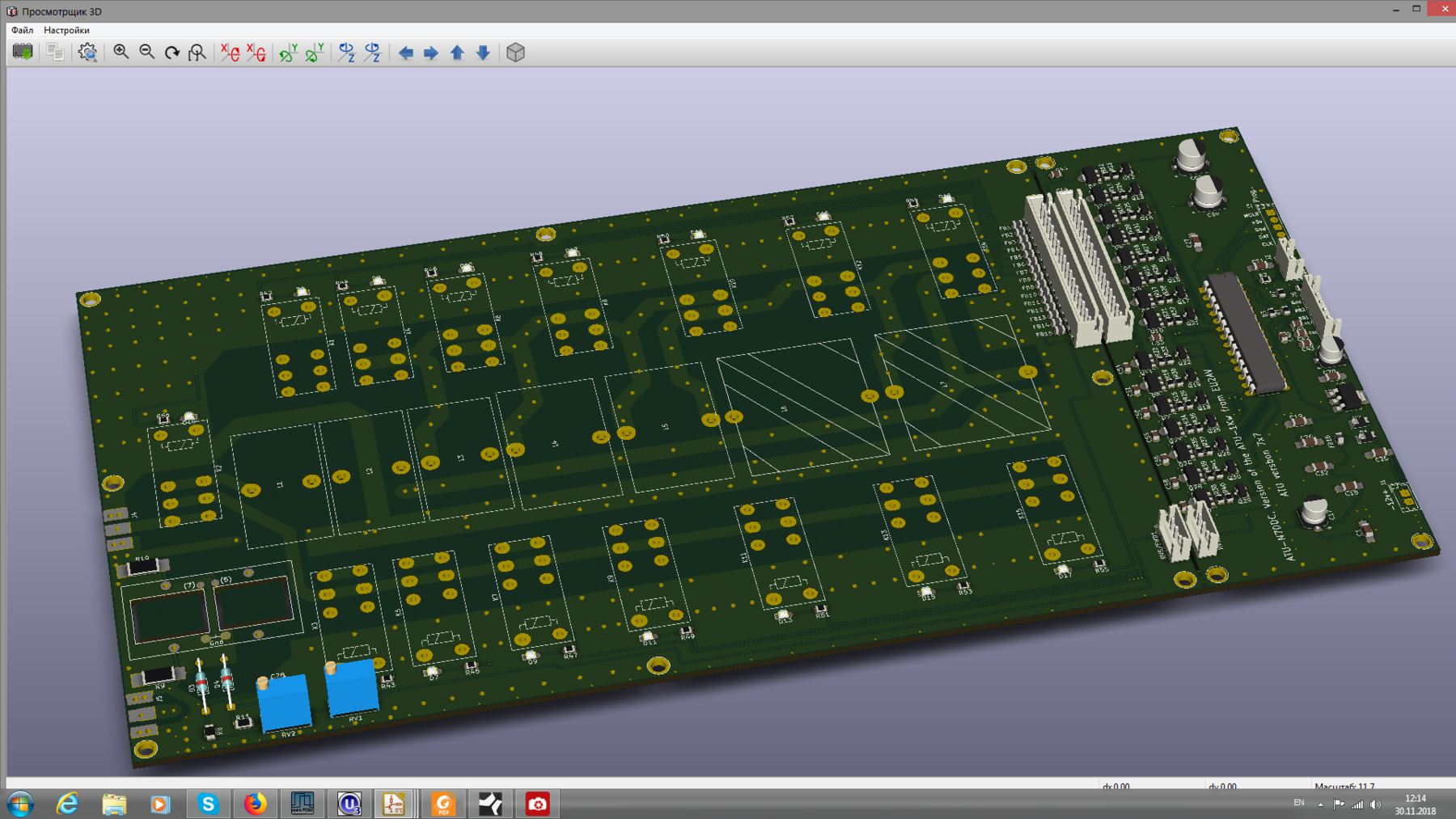

На данный момент ожидаю платы индуктивностей, вот как это выглядит в макете.

Давно была задумка, воплотить Тюнер со своими идеями, то есть сделать конструкцию на все случаи жизни, которая не только удовлетворяла, но и имела бы ряд преимуществ над известными марками Авто-тюнеров. И, первое, над чем пришлось задуматься - это фазовый детектор, который калибруется на 50ом и имее...

Пример использования в трасверторе eu2av (Вариант на adg774), качественного генератора CVHD-950-122.880.Сигнал генератора был взят с выхода Одисей сдр и стабилизирован по gps. На входе сдр был добавлен небольшой увч 12-14дб. Шумовая дорожка по приему упала до -150дб и,что интересно не смотря на то,ч...

Всем доброго дня,вечера! Решил написать,думаю для многих будет интересно! Еще в прошлые годы загорелся трасвертором именно на смесителе adg774,кто следит за моим сайтом в курсе моих работ. В целом вывод такой,что данная микросхема не годится в качестве смесителя,при уровнях +30-40дб приемный тракт у...

Вчера очень плотно пообщались с Дмитрием RX3AM . Удалось испытать Трансвертер моей конструкции в условиях Москвы! Дело в том,что Дмитрий живет, не далеко от Останкино, да и помимо этого очень много мощных служебных сигналов и тд.., таким образом не спасает не один из дорогих укв трансиверов, мой тра...

Сегодня Общался с Дмитрием RX3AM. Он полностью испытал новую версию BPF-1.3 с ( Одисей-2). У Дмитрия есть возможность прогнать, на серьезных измерительных приборах, за что очень Благодарен Дмитрию, за предоставленную информацию. Ниже прикрепляю графики измерения от RX3AM. Ниже на первом, втором фото...

Небольшое QSO с работой на новом трасверторе

https://www.youtube.com/watch?v=jYrvsp3TcaY&t=25s

Спасибо Виктор

Сегодня настроил передатчик, все замечательно получилось! ниже выкладываю графики с 14ватт, и 10ватт измерения анализатором спектра от 0-990мгц.

Поправил некоторые номиналы резисторов, в каскаде rd01.. ток покоя 80ма, для bga616 ток покоя 65ma, разные экземпляры транзисторов, по этому контролируем ток покоя, если превышает, или меньше чем 65ма, то легко подбираем нужный на ток резистором R10 обычно колеблется от 10ом, до 20ом. Добавил в схем...

Давно уже как пришли платы новой версии, о тех доработках что я писал выше, и наконец то руки дошли до сборки так сказать новой версии трансвертора. На данный момент применил TCXO116мгц, учитывая что они не дешевые, были опасения, что буде примерно такая же учесть как и с тсхо-125мгц, который я пыта...

Спасибо Александр! в этом фнч я постарался все учесть, и уменьшить емкостной монтаж, осталось все опробовать на практике.

Наконец то получил заказанные платы

: uH3l1woGsK4.jpg (412.54 КБ) 46718 просмотров

: 4dsAt17o5zA.jpg (533.72 КБ) 46718 просмотров

На днях общался с Александром RN6LW, очень Благодарен ему за советы по будущему Авто-Тюнеру который будет кардинально отличаться, и больше соответствовать общей так сказать философии, соответственно простым его уже не назовешь, но об этом поговорим позже, соответственно в новой ветке :) Проект в пос...

Владимир Спасибо! отличная работа, если можно ссылку для скачивания?

Да тоже решил что так будет более практично :) Вчера прежде чем отправить (платы) в производство, изменил распорядок диапазонов, причину для себя обнаружил в том что бы 15,10м расположить максимально ближе к выходному разъему, всего лишь поменял распорядок теперь (наоборот).В обще не чего не мешает ...

Интересно Спаасибо, но что то если прикинуть по цене в обоих случаях получиться не сколько дороже, чем в случаи с использованием реле G5-2. В целом как идея очень интересна отказаться от дополнительных реле в диплекссере, брал вот тут нагрузочные резисторы https://ru.aliexpress.com/item/RF-LABS-RF32...

Спасибо! Кстати ещё раньше думал об этом, но что то пока решил оставить так. Учитывая что цены не высокие сегодня на эти резисторы, то как вариант есть смысл рассмотреть.

Решил между делом заняться платой ФНЧ под мощный транзисторный усилитель. За основу взял используемый мной сейчас фнч-деплексерного типа от ЕВ104. Появилась желание сделать именно в похожей интерпретации фнч+диплексер, такая схема построения фнч имеет преимущество, в первую очередь разгрузка самого ...

Здравствуйте! Схема есть в архиве, думаю разберетесь, сам при сборке заглядывал в схему для уверенности.
Прикрепляю схему

PA_control Vers..2.1.pdf: (80.82 КБ) 2072 скачивания

Если надо отправлю на имейл!

!	Сообщение из: eu2av
	У кого есть интерес повторить данный bpf пишите в Личку, если не зарегистрированы можно писать через (Связаться с администрацией сайта), или на мою почту ew2aav@mail.ru

eu2av

Форум Радиолюбителей КВ - УКВ. Технический раздел. Обмен опытом! Практические конструкции.

Найдено 323 результата
